Номинальный диапазон (н.д.) |
5 кГс-см (49.0 Н-м), 10 кГс-см (98.1 Н-м), 20 кГс-см (196 Н-м),5 кГс-см (490 Н-м) |
Номинальный выходной сигнал (н.с.) |
2 мВ/В ± 1% |
Нелинейность (от н.с.) |
0.3% |
Гистерезис (от н.с.) |
0.3% |
Повторяемость (от н.с.) |
0.2% |
Входное сопротивлние, Ом |
350 ± 30 |
Выходное сопротивление, Ом |
350 ± 2 |
Температурный диапазон (компенс.) |
-10 ... +60°С |
Температурный диапазон |
-10 ... +80°С |
Сопротивление изоляции |
2000 |
Рекомендованное питание, В |
10= |
Допустимая нагрузка (от н.д.) |
120% |
Кабель |
Ø5, 4 жилы, 5м |

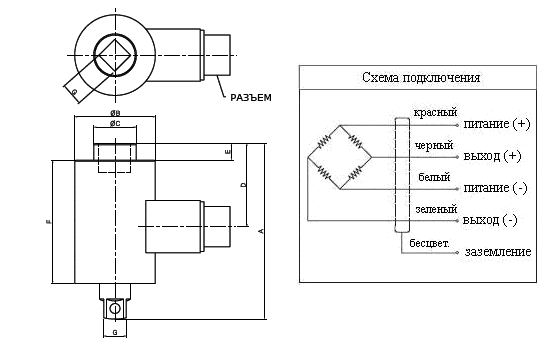

Диапазон |
A |
B |
C |
D |
E |
F |
G |
5 кГс-см (0.490 Н-м) |
74 |
34 |
18 |
35 |
7 |
52 |
9,5 |
10 кГс-см (0.981 Н-м) |
74 |
34 |
23,5 |
38 |
9 |
48 |
12,7 |
20 кГс-см (1.961 Н-м) |
74 |
34 |
23,5 |
38 |
9 |
48 |
12,7 |
50 кГс-см (4.903 Н-м) |
200 |
50 |
36 |
107 |
70 |
75 |
19 |
