Характеристики |
СХH |
СХM |
СХG |
|
Номинальный диапазон (н.д.) |
1, 2, 3, 5, 10, 20 тс |
100, 200, 500 кГс, 1, 2, 3, 5, 10, 20, 50, 100, 200, 300, 500 тс |
|
|
Номинальный выходной сигнал (н.с.) |
2мВ/В±0,1% |
2мВ/В±0,1% (50 тс - 500 тс: 1,5 мВ/В±0,1%) |
|
|
Нелинейность (от н.с.) |
0,02% |
0,05% |
0,1% (200, 300, 500 тс: 0,05%) |
|
Гистерезис (от н.с.) |
0,02% |
0,05% |
0,1% (200, 300, 500 тс: 0,05%) |
|
Повторяемость (от н.с.) |
0,02% |
0,05% |
0,1% |
|
Баланс ноля (от н.с.) |
± 1% |
± 1% |
± 1% |
|
Темпер. коэфф. для выходного сигнала (от н.д. / 10ºC) |
0,03% |
0,03% |
0,1% |
|
Темпер. дрейф баланса ноля (от н.с. / 10ºС) |
0,03% |
0,03% |
0,1% |
|
Температурный диапазон, компенсированный |
-10…+60ºС |
-10…+60ºС |
-10…+60ºС |
|
Температурный диапазон, рабочий |
-20…+80ºС |
-20…+80ºС |
-20…+80ºС |
|
Входное сопротивление, Ом |
350 ± 5 |
350 ± 5 |
350 ± 5 |
|
Выходное сопротивление, Ом |
350 ± 5 |
350 ± 5 |
350 ± 5 |
|
Сопротивление изоляции, МОм |
5000 |
5000 |
5000 |
|
Питание (пост.), В |
10 |
10 |
10 |
|
Допустимая перегрузка (от н.д.) |
150% |
150% |
150% |
|
Кабель |
Ø 7 мм, 4 жилы, 3 м |
Ø 7 мм, 4 жилы, 3 м |
Ø 7 мм, 4 жилы, 3 м |
|

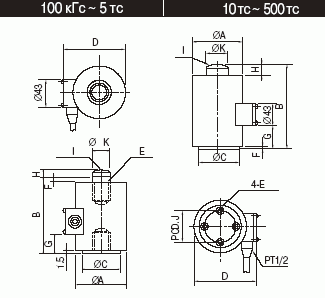

Модель |
Диапазон |
A |
B |
C |
D |
E |
F |
G |
H |
R1 |
ØJ |
ØK |
|
CX |
100 кГс – 1т |
88 |
107 |
50 |
118 |
M12 × 1.25 DP15 |
4 |
25 |
9 |
25 |
- |
24 |
|
2 тс |
88 |
150 |
64 |
118 |
M24 × 2 DP30 |
5 |
42 |
20 |
60 |
- |
42 |
|
|
3 тс |
88 |
150 |
64 |
118 |
M24 × 2 DP30 |
5 |
42 |
20 |
60 |
- |
42 |
|
|
5 тс |
88 |
150 |
64 |
118 |
M24 × 2 DP30 |
5 |
42 |
20 |
60 |
- |
42 |
|
|
10 тс |
93 |
127 |
80 |
129 |
M12 × 1.75 DP20 |
2 |
42 |
15 |
140 |
60 |
38 |
|
|
20 тс |
93 |
147 |
80 |
129 |
M12 × 1.75 DP20 |
2 |
50 |
15 |
140 |
60 |
38 |
|
|
30 тс |
93 |
147 |
80 |
129 |
M12 × 1.75 DP20 |
2 |
50 |
15 |
140 |
60 |
38 |
|
|
50 тс |
137 |
165 |
110 |
170 |
M12 × 1.75 DP20 |
2 |
75 |
20 |
180 |
80 |
50 |
|
|
100 тс |
166 |
210 |
140 |
198 |
>M16 × 2 DP20 |
2 |
100 |
20 |
200 |
100 |
70 |
|
|
200 тс |
216 |
250 |
180 |
246 |
M16 × 2 DP25 |
2 |
120 |
30 |
300 |
130< |
95 |
|
|
300 тс |
216 |
320 |
180 |
246 |
M24 × 3 DP35 |
2 |
160 |
30 |
600 |
130 |
120 |
|
|
500 тс |
256 |
400 |
238 |
283 |
M30 × 3.5 DP50 |
7 |
200 |
30 |
800 |
200 |
170 |
|
|
1000 тс |
295 |
385 |
270 |
247 |
M24 × 3 DP35 |
5 |
170 |
25 |
800 |
200 |
220 |
|
|
CX77 |
200 тс |
164 |
220 |
140 |
350 |
M20 × 2.5 DP30 |
5 |
80 |
20 |
600 |
100 |
95 |
|
300 тс |
164 |
250 |
140 |
350 |
M24 × 3 DP35 |
5 |
94 |
20 |
600 |
100 |
95 |
|
|
500 тс |
217 |
270 |
170 |
350 |
M24 × 3 DP35 |
7 |
125 |
25 |
600 |
130 |
120 |
