OmniScan MX PA - Дефектоскоп с ультразвуковыми фазированными решетками
- Производитель: OLYMPUS NDT
- Артикул: OmniScan MX PA
- На складе: под заказ
При использовании метода контроля фазированными решётками генерируется ультразвуковой луч с настраиваемыми углом ввода, фокусным расстоянием и размером фокусного пятна. При этом также можно настроить генерирование луча в разных секторах фазированной решётки. Эти функции открывают целый ряд новых возможностей. Например, можно быстро изменить параметры угла и изменить направление сканирования, не передвигая датчик. Таким образом, эта технология заменяет собой целую гамму датчиков и даже некоторые механические компоненты. При контроле лучом с переменным углом коэффициент обнаружения дефектов, как правило, выше вне зависимости от их ориентации. При этом соотношение сигнал-шум остаётся оптимальным.
Преимущества фазированных решёток
Данный метод предлагает следующие возможности:
- Программное управление углом луча, фокальным расстоянием и размером электронного пятна
- Контроль одним маленьким многоэлементным датчиком под разными углами.
- Большая гибкость в контроле объектов со сложной геометрией.
- Высокоскоростное сканирование без механических приспособлений.
ПО для фазированных решёток

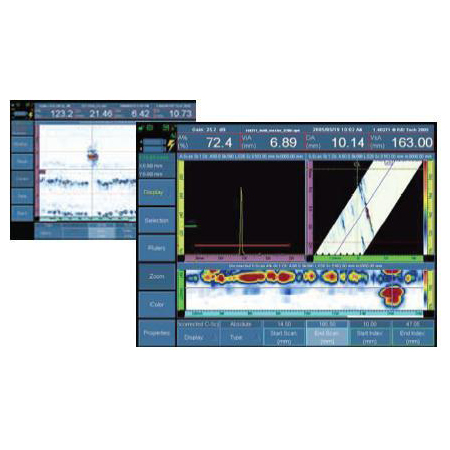

1. Полномасштабные А-, B- и С-сканы
Аналогично блоку OmniScan UT, блок OmniScan PA поддерживает отображение полнофункциональных А, В, С - сканов.
2. Полномасштабное секторное сканирование
- Представление данных в реальном времени с объёмной поправкой
- Частота обновления от 20 до 40 Гц
Усовершенствованная обработка данных в реальном времени
- Интерполяция данных в реальном времени для улучшения пространственного представления дефектов
- Определяемые пользователем высоко- и низкочастотные фильтры для повышения качества отображения А-скана
- Функция проекции, позволяющая просматривать вертикально расположенный А-скан одновременно с изображением секторной развёртки.
Процедуры и параметры калибровки
Все калибровочные процедуры сопровождаются пошаговой настройкой с возможностью перехода вперёд и назад по настройке.
Мастеры настройки для групп и законов фокусировки
- Мастер настройки группы позволяет ввести все параметры датчика, объекта контроля и луча и сгенерировать все законы фокусировки за один приём.
- Пошаговая настройка помогает не упустить важные параметры.
- Интерактивная справка даёт общую информацию о настраиваемых параметрах.
Сложные группы
Теперь можно использовать более одного датчика с двумя разными конфигурациями: разные углы разворота, типы сканирования, области контроля и т.п.
Возможные конфигурации для контроля сложными группами
А. Один датчик с фазированной решёткой из 64 или более элементов и 2 разные группы:
- Линейное сканирование на 45° для захвата верхней части с отражением от донной поверхности
- Линейное сканирование на 60° для захвата нижней части
Б. Один датчик с фазированной решёткой из 64 или 128 элементов и 2 разные группы:
- Линейное сканирование на 0° с минимальным усилением
- Линейное сканирование на 0° с высоким усилением
В. Один датчик с фазированной решёткой из 64 или 128 элементов и 3 разные группы:
- Линейное сканирование на 45° для захвата верхней части с отражением от донной поверхности
- Линейное сканирование на 60° для захвата нижней части
- Секторное сканирование от 35° до 70° для повышения вероятности обнаружения дефекта
Г. Два датчика с фазированной решёткой из 16 или 64 элементов и 2 разные группы:
- Секторное сканирование от 35° до 70° для контроля левой части объекта с отражением от донной поверхности
- Секторное сканирование от 35° до 70° для контроля правой части объекта с отражением от донной поверхности
Технические характеристики модуля с фазированными решётками
(применимо к OMNI-M-PA16128):
Размеры (Ш х В х Г) |
244 мм х 182 мм х 57 мм |
Вес | 1,2 кг |
Разъёмы | 1 разъём OmniScan для ФР-датчиков 2 разъёма BNC (1 генератор/приёмник, 1 приёмник для обычного УЗ) (BNC отсутствует на моделях 32:32 и 32:128) |
Количество законов фокусировки | 256 |
Распознавание датчика | Автоматическое распознавание и конфигурация датчика |
Генератор/Приёмник | |
Апертура | 16 элементов* |
Количество элементов | 128 элементов |
Генератор | |
Напряжение | 80 В на элемент |
Длительность импульса | Настраивается от 30 нс до 500 нс, разрешение 2,5 нс |
Время затухания | менее 10 нс |
Форма импульса | Отрицательный прямоугольный импульс |
Выходное сопротивление | менее 25 Ом |
Приёмник | |
Коэффициент усиления | от 0 дБ до 74 дБ, максимальный входной сигнал 1,32 Вp-p |
Входное полное сопротивление | 75 Ом |
Полоса пропускания | от 0,75 до 18 МГц (-3 дБ) |
Формирование луча | |
Тип сканирования | Азимутальный и линейный |
Количество проходов | до 8 |
Активных элементов | 16* |
Элементов | 128 |
Диапазон задержки передачи | от 0 мкс до 10 мкс с шагом 2,5 нс |
Диапазон задержки приёма | от 0 мкс до 10 мкс с шагом 2,5 нс |
Сбор данных | |
Частота оцифровки | 100 МГц (10 бит) |
Максимальная ЧЗИ | До 10 кГц (C-скан) |
Глубина в материале | 29 м в стали (продольная волна), 10 мс со сжатием. 0,24 м в стали (продольная волна), 81,9 мс без сжатия |
Обработка данных | |
Количество записываемых значений | до 8000 |
Усреднение в реальном времени | 2, 4, 8, 16 |
Детектирование | Радиосигнал, полная волна, полуволна+, полуволна - |
Фильтр | Низкочастотный (настроен на частоту датчика), цифровая фильтрация (полоса пропускания, частотный диапазон) |
Фильтрация видео | Сглаживание (скорректировано по диапазону частоты датчика) |
Запись данных | |
Запись А-скана (TOFD) | 6000 A-сканов в секунду (512-точечный, 8-битный A-скан) |
Запись С-сканов | I, A, B, до 10 кГц (амплитуда или время пролёта) |
Максимальный размер файла | Ограничен размером внутренней флэш-памяти: 180 Мб или 300 Мб (опция) |
Визуализация данных | |
Частота обновления A-скана | В реальном времени: 60 Гц |
Скорректированный по объёму S-скан | до 40 Гц |
Синхронизация данных | |
Внутренний генератор синхронизирующих импульсов | от 1 Гц до 10 кГц |
По кодировщику | На 1 или 2 осях |
Программируемое TCG (скорректированное по времени усиление) | |
Количество точек | 16 (1 кривая TCG на канал для законов фокусировки) |
Сигнализации | |
Количество сигнализаций | 3 |
Условия | Любая логическая комбинация стробов |
Аналоговые выходы | 2 |
