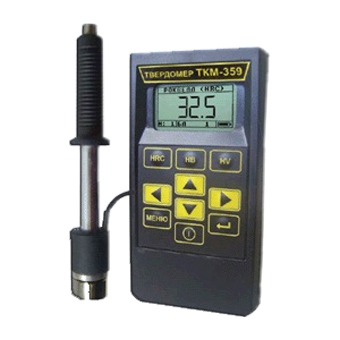

Динамический твердомер ТКМ-359М - высокоточный портативный прибор для оперативного измерения твердости металлов, в т. ч. контроля качества термообработки, закалки ТВЧ, оценки механической прочности и пр. Твердомер ТКМ-359 реализует измерения в основных, стандартизованных в России шкалах твердости - HB, HRC, HV, а также шкалах HRA, HRB, HSD и предел прочности на разрыв (пересчет по ГОСТ 22791-77 для сталей перлитного класса).
Динамический твердомер ТКМ-359М прошел метрологическую аттестацию. Внесен в Государственные Реестры средств измерений России, Беларуси, Казахстана. В твердомере реализован интерактивный, интуитивно-понятный интерфейс, организованный по принципу "включай и измеряй". Реализованы функции программирования пользователем собственных шкал с целью решения нестандартных задач контроля.
Отличительные особенности динамического твердомера ТКМ-359М:
- Контроль в труднодоступных местах, при различной ориентации датчика;
- Уникальный испытательный индентор обеспечивает ресурс работы датчика - более чем 250 000 измерений;
- Малая чувствительность к кривизне изделия и высоте неровностей при шероховатой поверхности;
- Оснащение дополнительными сменными датчиками и позиционирующими насадками расширяет номенклатуру контролируемых изделий и повышает точность измерений;
- Механизм взвода пружины не требующий дополнительных приспособлений - обеспечивает повышенную производительность контроля;
- Оперативная корректировка показаний прибора по одной или двум образцовым мерам твердости;
- Оперативное создание дополнительных индивидуальных калибровок, с использованием не более чем двух контрольных образцов (режим "обучение");
- Создание пользователем дополнительных собственных шкал;
- Гибкая организация памяти для записи результатов измерений;
- Графический ЖК-дисплей;
- Интуитивно понятный русский и английский интерфейс - обеспечивающий работу оператора по принципу "ВКЛЮЧАЙ И ИЗМЕРЯЙ".
Работа с твердомером может производиться в трех режимах:
- Измерения по основным шкалам - используется для подавляющего большинства случаев применения прибора.
- Измерения с использованием индивидуальных калибровок к основным шкалам - используется при контроле твердости высоколегированных сталей, специализированных чугунов и цветных металлов.
- Измерения по дополнительным шкалам определенным пользователем или добавленным производителем по его требованию - используется для решения специальных задач.
Основные технические характеристики динамического твердомера ТКМ-359М:
| Диапазон измерений |
| по Роквеллу: |
20 - 70 HRC |
| по Бринеллю: |
90- 470 HB |
| по Виккерсу: |
90- 800 HV |
| Погрешность измерений |
| по Роквеллу: |
2 HRC |
| по Бринеллю: |
| в диапазоне 90 - 180 HB |
10 HB |
| в диапазоне 180 - 300 HB |
15 HB |
| в диапазоне 300 - 470 HB |
20 HB |
| по Виккерсу: |
| в диапазоне 90 - 180 HV |
15 HB |
| в диапазоне 90 - 180 HV |
20 HB |
| в диапазоне 90 - 180 HV |
20 HB |
| Ресурс работы датчика: |
250 000 измерений |
| Число замеров для вычисления среднего значения: |
9 |
| Емкость памяти результатов измерений: |
64 кБайт |
| Число дополнительных индивидуальных калибровок (режим "обучение"): |
по 5 для каждой шкалы прибора |
| Число шкал, программируемых пользователем: |
3 |
| Подсветка дисплея: |
настраиваемая пользователем |
| Время автоматического выключения прибора: |
настраиваемое пользователем |
| Питание: |
аккумуляторное (возможно использование батареек) |
| Размеры электронного блока твердомера: |
150 х 80 х 30 |
Базовый комплект поставки твердомера ТКМ-359М:
- Электронный блок твердомера,
- Датчик типа «D»,
- Защитный чехол,
- Сумка для хранения и транспортировки прибора,
- Элементы питания,
- Зарядное устройство,
- Сертификат первичной поверки,
- Манжета для закрепления твердомера на руке оператора.
Дополнительные принадлежности для динамического твердомера ТКМ-359М:
- Датчик тип "D". Датчик, входящий в штатный комплект поставки твердомера ТКМ-359. Датчик предназначен для решения основной массы задач контроля.
- Датчик тип "G". Датчик с повышенной энергией удара - для контроля материалов с крупнозернистой структурой (серые чугуны), изделий с высокой шероховатостью поверхности.
- Датчик тип "E". (рекомендован к использованию в случае невозможности применения ультразвукового твердомера ТКМ-459). Датчик с алмазным индентером и уменьшенной энергией удара - для контроля изделий высокой твердости с минимальным нарушением чистоты поверхности.
- Специализированная насадка к датчику "D" для облегчения позиционирования датчика на цилиндрических поверхностях (диаметром от 18 мм.).
- Эталонные меры твердости (по ГОСТ 9031-75) Для контроля работоспособности и периодической поверки твердомеров.
- Аккумуляторная шлифовальная машинка. Для подготовки зоны контроля на поверхности изделий.
