MAG 50/3H - Магнитопорошковый дефектоскоп (установка)

MAG 50/3H - Магнитопорошковый дефектоскоп (установка)

  • На складе: В наличии
0руб.

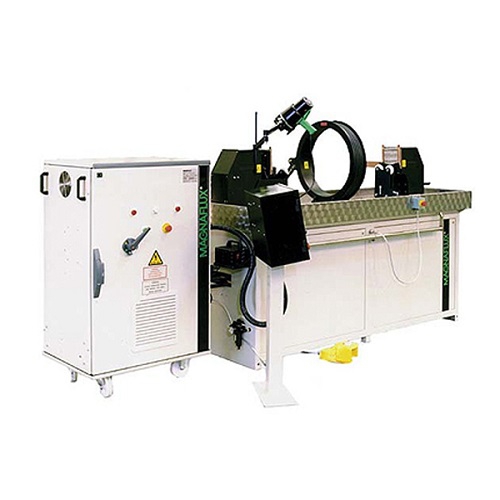

Магнитопорошковый дефектоскоп MAG 50/3H – специальная стационарная магнитопорошковая установка, предназначенная для обнаружения различных дефектов в деталях на поточных линиях производства.

Стоит отметить, что дефектоскопы серии MAG50 являются наиболее популярными установками для магнитопорошкового контроля. Они обеспечивают универсальный выбор режимов для контроля различных деталей длиной от 1,5 до 3,5 метра. Установки для МПК MAG50/3Н оборудованы баками для суспензии из нержавеющей стали на стальном каркасе, отдельными силовыми модульными блоками и отдельным пультом управления с удобным расположением кнопок. Размагничивание деталей производится затухающим током.


Технические характеристики магнитопорошкового дефектоскопа MAG 50/3H:

Тип установки

MAG30-3A

MAG50-3H

MAG50-5H

MAG50-6F

MAG50-6FR

Максимальный ток на выходе, А

3000 только АС

3000 AC/HWDC

5000 AC/HWDC

6000 FWDC

6000 FWDC

Размагничивание

затухающим АС

затухающим АС

затухающим АС

нет

обратный DC

Рабочий режим

1 секунда ON (Вкл.), 10 секунд OFF (Выкл.)

0,5 секунды ON (Вкл.),
10 секунд OFF (Выкл.)

Управление током

Через шкалу амперметра. Изменяется в пределах от 10 до 100% от максимально возможного значения.

Диаметр намагничивающей катушки, мм
стандартная
дополнительная


300
400,500,625


300
400,500, 625


300
400,500,625


300
400,500,625


300
400,500,625

Давление в пневмосистеме, Бар

от 4 до 5

Изолятор

трехполюсной

Требования к источнику питания

380 или 415 В, 50 Гц, 1 фаза; для 2,5 метрового блока - 3 фазы

380 или 415 В, 50 Гц, 3 фазы

ЭДС в цепи в период максимального возбуждения тока. В

приблизительно 250

приблизительно 95

Рекомендуемые предохранители, А

125

50

Сечение силового кабеля на входе, мм2

70

25


Дополнительная информация:

Установки для магнитопорошкового контроля серии MAG полностью соответствуют:

Соответствует стандартам:

  • BS EN 60204-1: 1998;
  • EN 50081-2;
  • ГОСТ 21105-87.


Соответствует директивам:

  • L.V.D. 73/23/EEC;
  • Machinery 89/392/EEC;
  • E.M.C. 89/336/EEC.
