МЕТ-Д1 - Портативный динамический твердомер
- Артикул: МЕТ-Д1
- На складе: В наличии

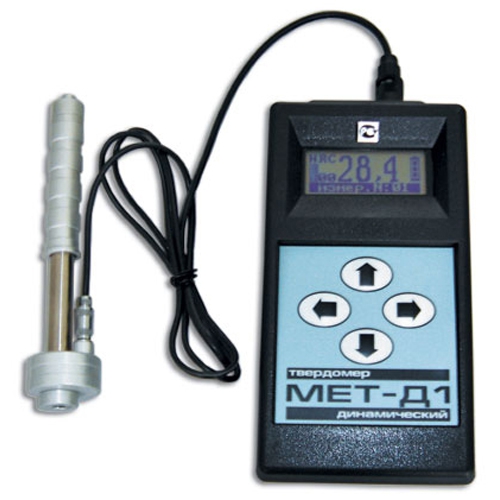

Твердомер МЕТ-Д1 представляет собой портативный прибор, состоящий из электронного блока и датчика, соединенных между собой кабелем.
Электронный блок выпускается в двух модификациях. Модификация электронного блока для твердомера МЕТ-Д1 выполнена в пластмассовом корпусе. Модификация электронного блока для твердомера МЕТ-Д1А выполнена в алюминиевом, пылевлагонепроницаемом корпусе, класса защиты IP66.
Твердомер комплектуется динамическим датчиком Д., так же он может быть укомплектован коротким датчиком ДК. Датчики совместимы с любой модификацией электронного блока.
Основные возможности динамического твердомера МЕТ-Д1:
Измерения твёрдости металлов и сплавов по стандартизованным в России шкалам твёрдости: Роквелла (HRC), Бринелля (HB), Виккерса (HV) и Шора (HSD);
Наличие трех дополнительных шкал H1, H2, H3 для калибровки (по заявке) других шкал твердости (Роквелла "B", Супер-Роквелла, Лейба и др.), а также для шкал твердости металлов, отличающихся по свойствам от сталей (например, цветных металлов, сплавов, чугуна и др.);
Использование шкалы предела прочности на разрыв (Rm) в соответствии с ГОСТ 22791-77 для определения предела прочности на растяжение изделий из углеродистых сталей перлитного класса путём автоматического пересчёта со шкалы твёрдости Бринелля (HB).
Отличительные особенности портативного динамического твердомера МЕТ-Д1:
- Измерение твердости материалов с неоднородной, крупнозернистой структурой, кованных изделий, литья;
- Измеренная величина твердости не зависит от пространственного положения датчика;
- Малая чувствительность к кривизне и шероховатости измеряемой поверхности;
- Высокая производительность (30 измерений в минуту);
- Память твердомера МЕТ-Д1: 100 результатов измерений с возможностью их передачи в ПК (по доп заказу);
- Определение предела прочности на растяжение Rm (σB) путем автоматического пересчета с НВ по ГОСТ 22761-77 для сталей перлитного класса;
- 3 дополнительных шкалы твердости твердомера МЕТ-Д1;
- Усреднение результатов измерения твердомера МЕТ-Д1;
- Автоматическое отключение питания твердомера МЕТ-Д1;
- Графический ЖКИ с подсветкой;
- Питание твердомера МЕТ-Д1: 1 аккумулятор "С".
Технические характеристики портативного динамического твердомера МЕТ-Д1:
Пространственное положение твердомера при измерении |
любое (не влияет на точность показаний) |
Обработка результатов измерений в твердомере |
вычисление среднего значения из данных, сохранённых в памяти; выборочное удаление данных (например, в случаи сомнения в корректности произведенных измерений); |
Обработка результатов измерений на компьютере |
передача данных на компьютер через высокоскоростной USB-порт; эксклюзивное программное обеспечение. |
Подсветка дисплея |
есть |
Одновременная индикация на дисплее |
шкала твердости |
Количество измерений, сохраняемых в энергонезависимой памяти, сохраняемой при выключении твердомера |
100 |
Автоматическое отключение питания, время, сек. |
150 |
Время непрерывной работы с полной зарядкой аккумуляторной батареи, не менее, ч: без Подсветки (пластмассовый/алюминиевый корпуса) с Подсветкой (пластмассовый/алюминиевый корпуса) от сети переменного тока |
16/20 |
Время полной зарядки аккумуляторной батареи, ч. |
|
Электропитание твердомера: сеть переменного тока, В / Гц |
|
Диапазон температур, от / и до /, °С: при эксплуатации (пластмассовый/алюминиевый корпуса) при хранении и транспортировке (пластмассовый/алюминиевый корпуса) |
|
Относительная влажность воздуха, % |
30 ... 80 |
Наличие драгоценных металлов и камней: серебро, млг |
16,8 |
Габаритные размеры, мм: электронный блок (длина / ширина / высота) пластмассовый/алюминиевый корпуса |
|
Масса твердомера, кг: электронный блок + датчик |
|
Время одного измерения твёрдости, с |
2 |
Шероховатость измеряемой поверхности, не более, Ra |
3,2 |
Радиус кривизны измеряемой поверхности, не менее, мм: |
10 |
Масса контролируемого изделия, не менее, кг: |
3 |
Толщина контролируемого изделия, не менее, мм: |
12 |
Глубина проникновения твердосплавного шарика динамического датчика в контролируемое изделие, в среднем, мм: |
0,3 |
Ресурс датчика (минимальное количество измерений): |
50000 |
Минимальный диаметр площадки на изделии для установки датчика, мм: |
15 |
Размер отпечатка на измеряемой поверхности (диаметр), мм: |
0,7 |
Базовый комплект поставки:
- Электронный блок твердомера МЕТ-Д1 (МЕТ-Д1А);
- Датчик Д1;
- Аккумулятор NiMh "C";
- USB кабель для подключения к ПК;
- Диск с ПО;
- Зарядное устройство;
- Сумка для переноски.
Дополнительные аксессуары:
- Эталонные меры твердости;
- Машинка шлифовальная для подготовки поверхности;
- Укороченный датчик Д1/2 (длина/диаметр: 80/25мм);
- Смазка ЦИАТИМ для притирки легких изделий к массивной плите.
