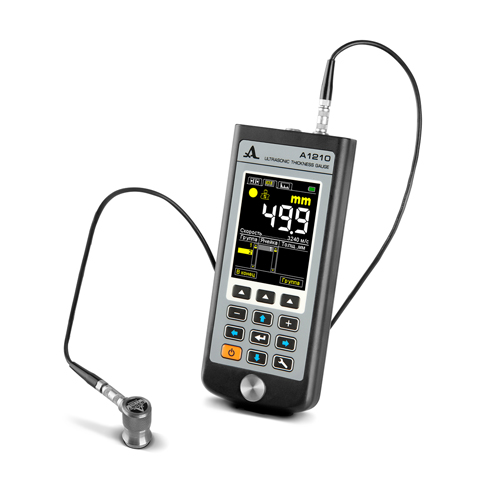

Ультразвуковой толщиномер А1210 с А-Сканом предназначен для измерений толщины стенок труб (включая изгибы), котлов, баллонов, сосудов, работающих под давлением, обшивок и других изделий из черных и цветных металлов, с гладкими или грубыми и корродированными поверхностями, а также изделий из пластмасс и других материалов с высоким затуханием ультразвука при одностороннем доступе к поверхности этих изделий. Ультразвуковой толщиномер А1210 оснащен запатентованной в России системой автоматической адаптации к кривизне и шероховатости поверхности изделия (Патент РФ № 2082160). Благодаря этой системе показания толщиномера одинаково достоверны во всех практических случаях.
Толщиномер А1210 позволяет сохранять результаты измерений в энергонезависимой памяти. Программное обеспечение (ПО) DataSaver, входящее в комплект поставки прибора, позволяет передавать данные из памяти прибора на внешний персональный компьютер (ПК), для их последующего анализа, обработки и документирования. Связь с компьютером осуществляется через USB порт.
Наличие функции А-скана позволяет исключить риск ложных показаний, повысить тем самым достоверность контроля, особенно в сложных ситуациях, проводить экспресс-поиск инородных включений и расслоений с последующим занесением кадров в энергонезависимую память, кроме того функция А-скана позволяет получать стабильные результаты при проведении измерений через полимерные, лакокрасочные и др. типы изоляционных покрытий. Отличительная особенность толщиномера А1210 заключается в том, что он обладает уникальной функцией проведения измерений с индикацией остаточной толщины объекта контроля измеряемой в %. При этом толщиномер А1210, как и толщиномеры А1208 и А1209, имеет ряд функциональных режимов обеспечивающих комфортную и высокопроизводительную работу с приборами, а именно: позволяет производить измерения как с раздельно-совмещенными, так и совмещенными преобразователями в широком диапазоне частот, что значительно расширяет спектр решаемых им задач, обладает запатентованной системой автоматической адаптации к кривизне и шероховатости поверхности, имеет запатентованный алгоритм измерений АКФ, обеспечивающий высокую точность измерений на небольших толщинах.
Большой высококонтрастный цветной TFT дисплей позволяет дополнительно осуществлять цветовую индикацию измерений, а также имеет встроенную функцию сигнализации «брак - не брак» по изменению цветовой гаммы показаний толщиномера. Легкий вес, небольшой размер, удобное меню, расширенный современный функционал, надежное исполнение толщиномера гарантируют высокое качество работы, а магнитный держатель толщиномера обеспечит надежное крепление толщиномера на металлических объектах для удобной работы в труднодоступных местах и на высоте.
Отличительные особенности ультразвукового толщиномера А1210:
- Цветной высококонтрастный TFT дисплей;
- Режим А-скан с возможностью сохранения кадров;
- Измерение толщины металлических конструкций через изоляционное покрытие в режиме А-скан;
- Энергонезависимая память на 50 000 результатов измерений, включая 4000 А-сканов;
- Связь с ПК по USB;
- Автоматическое регистрирование минимального и максимального значения при многократных измерениях или при сканировании объекта контроля;
- Автоматическое измерение скорости распространения ультразвуковой волны по образцу с известной толщиной;
- Возможность установки границ диапазона измерений с индикацией превышения заданных границ – цветовая, звуковая, вибрационная сигнализация;
- Проведение измерений с индикацией остаточной толщины объекта контроля измеряемой в %;
- Шкала глубиномера - визуальное представление измерения толщины.
Вспомогательные функции толщиномера А1210:
- Встроенная библиотека материалов с указанием скорости распространения ультразвуковых волн, с возможностью редактирования;
- Библиотека преобразователей;
- Изменяемая дискретность 0,1 или 0.01;
- Переключаемые единицы измерения мм или дюймы;
- Трехуровневая индикация уровня акустического контакта;
- Индикатор уровня заряда батареи;
- Дополнительная функция помощи при выполнении каких-либо операций.
Технические характеристики ультразвукового толщиномера А1210 с А-сканом:
|
Диапазоны измеряемых толщин (по стали): |
|
|
С преобразователем S3567 2.5A0D10CL на 2.5 МГц |
от 0,7 до 300 мм |
|
С преобразователем D1771 4.0A0D12CL на 4 МГц |
от 0,7 до 300 мм |
|
Основная погрешность измерений: |
|
|
От 0,7 до 1,5 мм |
±0,1 мм |
|
От 1,51 до 9,99 мм |
±0,05 мм |
|
От 10,0 до 49,9 мм |
±0,1 мм |
|
От 50,0 до 300,0 мм |
±0,2 мм |
|
Допустимая шероховатость поверхности |
Rz 160 |
|
Минимальный радиус кривизны поверхности |
10 мм |
|
Дискретность измерения толщины |
|
|
При толщинах до 99,99 мм |
0,1/0,01 |
|
При толщинах от 100,0 мм |
0,1 |
|
Диапазон настроек скорости ультразвука |
от 1000 до 9999 м/с |
|
Тип дисплея |
антибликовый, цветной TFT |
|
Питание |
встроенная Li-Ion аккумуляторная батарея |
|
Время непрерывной работы |
10 ч |
|
Диапазон рабочих температур |
от -20°С до +50°С |
|
Габаритные размеры электронного блока |
157 х 70 х 23 мм |
|
Масса электронного блока |
250 г |
Базовый комплект поставки А1210:
- Электронный блок ультразвукового толщиномера А1210 со встроенным аккумулятором;
- Преобразователь S3567 2.5A0D10CL;
- Преобразователь D1771 4.0A0D12CL;
- Кабель LEMO-LEMO одинарный 1,2 м;
- Кабель LEMO-LEMO двойной 1,2 м;
- Сетевой адаптер 220 В-USB;
- Кабель USB A-Micro B;
- Компакт диск с документацией и ПО;
- Сумка для транспортировки и хранения.
Режимы работы ультразвукового толщиномера А1210:
Режим А-скан - предназначен для проведения измерений с выводом на дисплей прибора импульсов А-сканов. Использование режима позволяет исключить неточности в измерениях, такие как удвоение показаний, а также дает возможность осуществлять измерение толщины металла через полимерные и лакокрасочные покрытия без зачистки.
Режим НОРМА - предназначен для задания диапазона границ зоны контроля при определении отклонении толщины метала от допуска. Удобство работы обеспечивают вспомогательные инструменты, такие как вибросигнал, а также цветовая и звуковая индикация – при выходе результата измерения за границы задаваемого диапазона толщин; графическое представление шкалы глубиномера – для наглядного представления. Возможность проведения измерений толщины от установленного уровня с индикацией остаточного ресурса, измеряемого в %, при этом оператору требуется задать верхний предел толщины, соответствующий 100%, и нижний предел толщины, соответствующий браковочной норме.
Режим ПАМЯТЬ - предназначен для оперативного определения толщины изделия с дальнейшей записью результатов в энергонезависимую память прибора. Пользователь имеет возможность организовывать измерения в памяти согласно объектам контроля, оперативно просматривать результаты.
