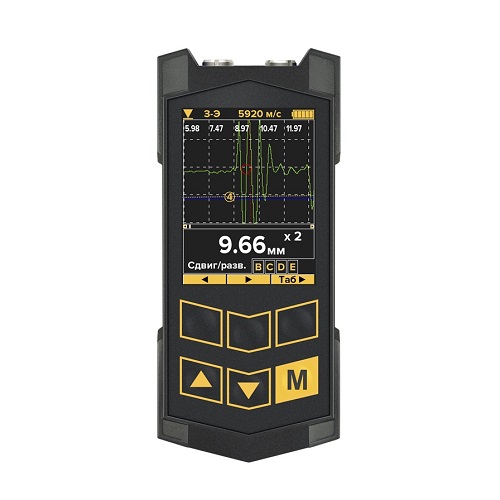

Новый прибор Булат 3 – высокоточный ультразвуковой толщиномер из серии Булат. Характеристики прибора позволяют быстро и точно измерять толщину металлических и неметаллических изделий специального и общего назначения (в том числе под слоем защитного покрытия толщиной до 2 мм). Диапазон измеряемых значений – от 0,25 до 300 мм (в зависимости от используемого ПЭПа) с использованием раздельно-совмещенных преобразователей. Булат 3 может использоваться как в лабораторных, так и в полевых условиях.
Отличительные особенности ультразвукового толщиномера Булат 3:
- Несколько режимов измерений, используемых в приборе, обеспечивают высокую достоверность и повторяемость результатов;
- Широкий выбор совмещенных и раздельно-совмещенных преобразователей для решения самых разнообразных задач;
- Специальные ПЭПы для измерения толщины горячих изделий с температурой до +350 °C;
- Автоматическая программно-аппаратная установка нуля преобразователей;
- Цветной высококонтрастный графический дисплей TFT 2,4”, 320x240 пикселей;
- Возможность графического отображения ЭХО-сигнала в режиме А-скан;
- Наличие функции В-скана;
- Возможность измерения толщины стенок металлических изделий под диэлектрическими покрытиями (в режимах ЭХО-ЭХО и ЗОНД-ЭХО-ПОКРЫТИЕ);
- Возможность измерения толщины покрытия (в режиме ЗОНД-ЭХО-ПОКРЫТИЕ);
- Функция автоматического опознавания раздельно-совмещенных преобразователей (только ПЭПы со встроенной памятью);
- Возможность запоминания результатов измерения, а также графиков А- и В – сканов в памяти прибора с последующим просмотром и передачей их в компьютер для хранения, статистической обработки и составления протоколов обследования объектов;
- Возможность самостоятельного обновления программного обеспечения по интерфейсу USB.
Варианты исполнения ультразвукового толщиномера Булат 3:
|
Характеристики |
Б3.1 |
Б3.2 |
|
Возможность измерения толщины металла под покрытием |
Только в режиме |
В режимах |
|
Диапазон контролируемых толщин (по стали) Т, мм |
0,25*-300 |
0,25*-300 |
|
Диапазон контролируемых толщин (для базового комплекта) Т, мм |
0,5-300 |
|
|
Наличие А-скана |
--- |
да |
|
Наличие В-скана |
--- |
да |
|
Наличие памяти результатов измерения |
--- |
да |
|
Возможность передачи данных в компьютер |
--- |
да |
|
Состав базового комплекта: |
||
|
Преобразователи: |
Преобразователь серии Е (1шт.) |
Преобразователь серии Е (1шт.) |
|
Зарядное устройство |
1 |
|
|
Кабель USB-A/miniUSB |
1 |
|
|
Кейс |
1 |
|
Технические характеристики ультразвукового толщиномера Булат3:
|
Диапазон измеряемых толщин (по стали) * Т, мм: |
|
|
– с раздельно-совмещенными преобразователями общего назначения |
0,5–300 |
|
– со специализированными раздельно-совмещенными преобразователями (под защитными покрытиями толщиной до 2 мм) |
0,6–100 |
|
– с совмещенными преобразователями (с линией задержки) |
0,25–10 |
|
Скорость распространения ультразвука, м/с |
1000–9999 |
|
Дискретность измерений, мм |
0,1; 0,01 |
|
Основная погрешность измерения по диапазонам Т, мм, не более: |
|
|
– Т = 0,25–10 |
± (0,005Т+0,05) |
|
– Т = 10–300 |
± (0,01Т+0,1) |
|
Габаритные размеры, мм |
120 × 57 × 20 |
|
Питание: LiIon аккумулятор, В |
3,7 |
|
Диапазон рабочих температур для прибора (базовый), °C |
-30 …+50 |
|
Диапазон рабочих температур для преобразователей (базовых), °C |
-50 … +80 |
|
Диапазон рабочих температур для преобразователей (высокотемпературных), °C |
до 150 (при длительном контакте) до 450 (при кратковременном контакте) |
|
Время непрерывной работы, ч, не менее |
9 |
|
Масса прибора, г |
не более 150 |
|
Количество результатов измерений, сохраняемых в памяти |
100000 |
|
Количество А- и В- сканов, сохраняемых в памяти |
500 |
Базовый комплект поставки:
- Электронный блок обработки информации с двумя преобразователями, один из которых специализированный для контроля металлических изделий под покрытием;
- Дополнительные преобразователи (по заказу);
- Руководство пользователя с методикой поверки;
- Кабель связи с компьютером (USB - mini-USB);
- Программа обработки информации для компьютера;
- Зарядное устройство;
- Юстировочный образец (6 мм);
- Кейс для транспортировки и хранения.
