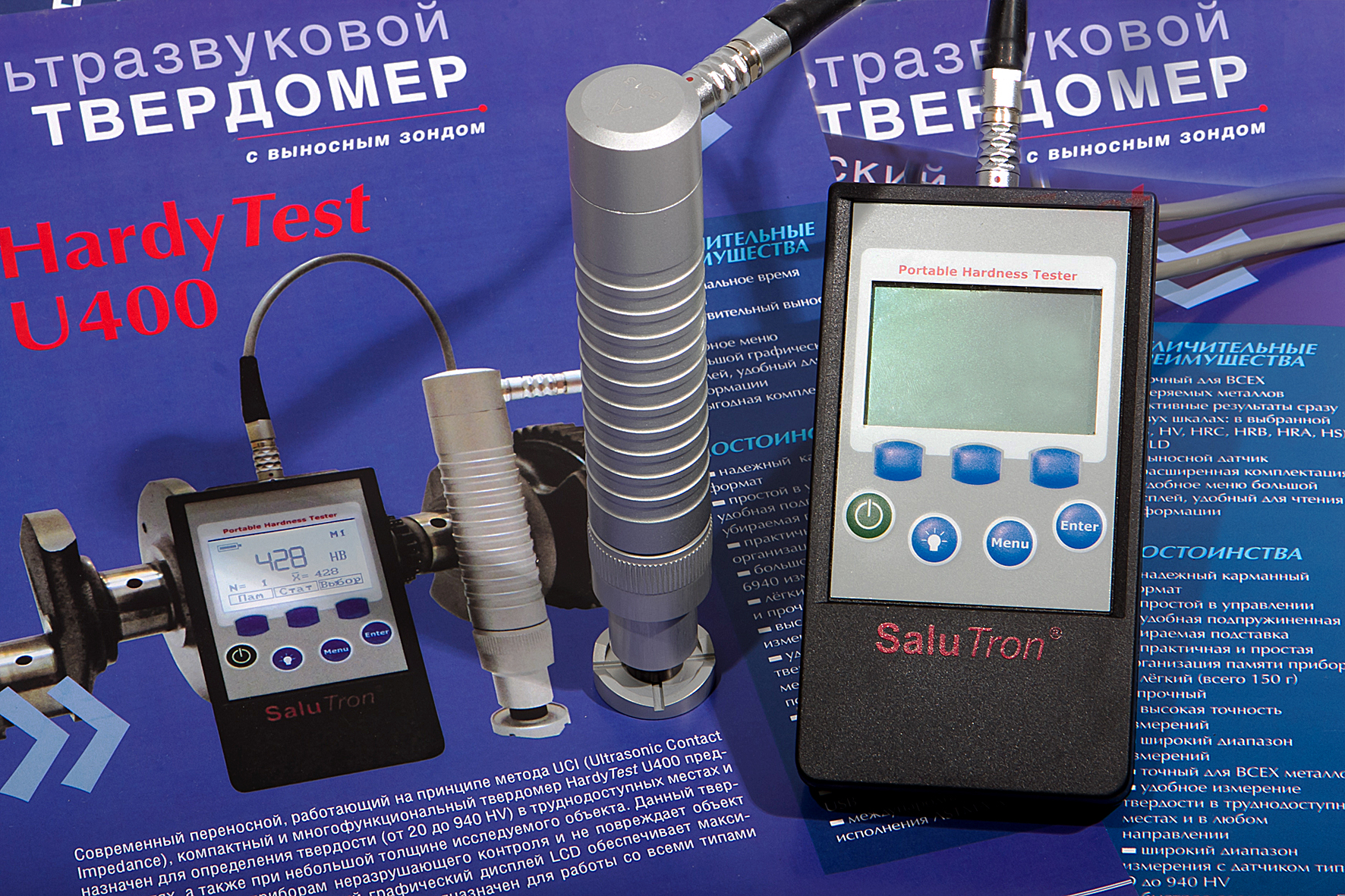

Портативный многофункциональный прибор Hardy Test U400 – это современный ультразвуковой твердомер, работающий по методу UCI (Ultrasonic Contact Impedance, Контактный Импеданс) и предназначенный для определения твердости в широком диапазоне (от 20 до 940 HV), в том числе в труднодоступных местах, а также при небольшой толщине контролируемого объекта. Большой и яркий дисплей делает работу с прибором легкой и приятной, а настраиваемая пороговая сигнализация позволит не пропустить выявляемые дефекты.
Твердомер Hardy Test U400 – это ультразвуковой прибор, который практически не повреждает контролируемый объект. Высокочувствительный датчик позволяет проводить измерение твердости поверхностного слоя с толщиной от 30-40 мкм.
Для дополнительного сокращения погрешности в условиях сильного влияния внешних факторов, возможно проведение калибровки прибора на узкий диапазон (с помощью блоков твердости или по объектам с известной величиной твердости).
Области применения ультразвукового твердомера Hardy Test U400:
- Измерения на изделиях сложной конфигурации;
- Проведение измерений на тонкостенных объектах;
- Измерения на “зеркальных” поверхностях;
- Измерения твердости закаленного поверхностно-упрочненного слоя объекта;
- Измерения в ограниченных пространствах;
- Контроль колебаний твердости на крупных объектах;
- Определение пределов прочности металлоконструкций;
- Измерения в полевых или неблагоприятных условиях;
- Измерения в процессе изготовления образцов;
- Идентификация материалов на складе.
Технические характеристики датчиков для твердомера Hardy Test U400:
|
Модель зонда
|
Нагрузка
|
Особенности
|
Примеры применения
|
|
ST-5N
|
50 Н (5 кг)
|
Подходит для измерения твердости металла и упрочняющих слоев глубиной более 200 мкм.
Для проведения измерений необходимо создать усилие 5 кг (автоматически регулируется зондом).
Имеет средние требования к чистоте поверхности исследуемого изделия.
|
Изделия после термообработки: турбины, валы, шестерни, сварные швы, зубья, различные зоны термического влияния.
Измерение возможно в канавках, пазах, на зубьях и различных радиусных поверхностях.
Кроме того, возможно измерение на внутренней поверхности труб и отверстий, лопатках.
|
|
ST-1N
|
10 Н (1 кг)
|
Зонд с уменьшенной нагрузкой для измерения твердости деталей с повышенными требования к чистоте поверхности (отсутствие отпечатков). Например, полированные поверхности. Подходит также для измерения твердости различных поверхностных упрочненных слоев глубиной 30-40 мкм. Для проведения измерений необходимо создать усилие 1 кг (автоматически регулируется зондом).
Имеет более высокие требования к чистоте поверхности по сравнению с ST-5N (50Н).
|
Тонкостенные детали, различные азотированные и цементированные поверхностные слои пресс-форм, штампов, матриц.
Также пилы, подшипники, боковые поверхности зубьев.
Измерение возможно проводить на внутренней поверхности труб, лопатках, внутри самих отверстий.
|
Базовый комплект поставки:
- Электронный блок твердомера;
- Датчик (по выбору заказчика);
- Зарядное устройство;
- Руководство пользователя;
- Кейс для хранения и транспортировки.
