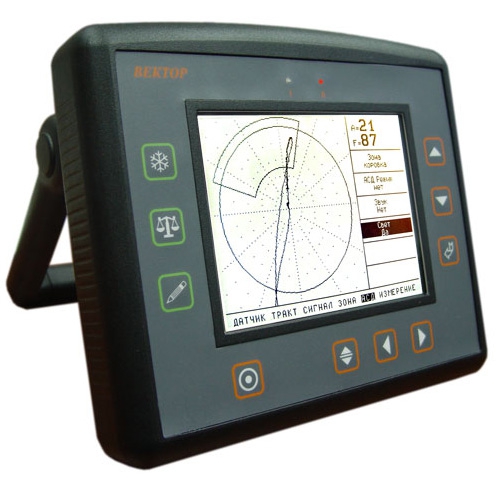

ВЕКТОР - Универсальный вихретоковый дефектоскоп

  • Производитель: Кропус
  • Артикул: ВЕКТОР
  • На складе: В наличии
149 900руб.

Универсальный вихретоковый дефектоскоп ВЕКТОР с богатыми функциональными возможностями для решения всего круга задач контроля ферромагнитных и неферромагнитных материалов методом вихревых токов. Дефектоскоп ВЕКТОР предназначен для проведения вихретокового контроля и определения размера поверхностных дефектов труб, прутков, листов и др. изделий, измерения толщины покрытий, определения электропроводности и других физических свойств материалов, контроля качества сварных и паяных соединений и решения прочих задач контроля.


Основные особенности вихретокового дефектоскопа ВЕКТОР:

  • Небольшие габариты и вес дефектоскопа ВЕКТОР;
  • Большой ЖКИ экран с регулируемой яркостью и контрастностью, хорошо видимый как в темноте, так и при прямом солнечном свете;
  • Простая и понятная организация меню и клавиатуры;
  • Различные виды зон АСД с задаваемой логикой определения дефекта;
  • Богатые функциональные возможности и широкий круг решаемых задач;
  • Возможность подключения к дефектоскопу различных преобразователей;
  • Запоминание дефектоскопом большого количества настроек и результатов контроля;
  • Порт RS232 для связи дефектоскопа ВЕКТОР с ПК;
  • Питание дефектоскопа ВЕКТОР от литий-ионных аккумуляторов;
  • Встроенное зарядное устройство.


Технические характеристики вихретокового дефектоскопа ВЕКТОР:

Диапазон регулировки входного усиления

от 0 до 60 дБ, с шагом 1,2,4 и 6 дБ

Диапазон изменения частоты

от 100 Гц до 10 МГц, с шагом 1, 10, 100 и 1000 Гц

Амплитуды выходного напряжения

2, 2 или 11 В (5 значений)

Диапазон изменения фазы вектора

0-359 град., с шагом 1 град.

Фильтр НЧ

10 - 100 Гц с шагом 5 Гц

Регулировка усиления после ФНЧ

0-40 дБ, с шагом 1 дБ

Фильтр ВЧ

5 - 50 Гц с шагом 5 Гц

Режим работы

статический, динамический

Вид графика

X(y), X(t), Y(t), A(t), F(t) /
1или 2 графика в режиме временной развертки

Зоны АСД

коробка: -112...112 с шагом 1 (верн, нижн, прав, лев) сегмент: внут/внеш радиус (0...158 с шагом 1), начал/конеч угол 0...359 с шагом 1

Режимы АСД

дефект в зоне, дефект вне зоны

Типы преобразователей

дифференциальный, абсолютный

Питание дефектоскопа ВЕКТОР

15-18V DC

Время автономной работы дефектоскопа ВЕКТОР

8 часов (без подсветки)

Память настроек

100 настроек

Память результатов

50 протоколов контроля, поддержка идентификации
результата и ведения баз данных с ПО VdReport

Экран дефектоскопа ВЕКТОР

120х90 мм ЖКИ с разрешением 320х240 и регулируемой яркостью и контрастностью. Белая светодиодная подсветка повышенной яркости.

Диапазон рабочих температур дефектоскопа ВЕКТОР

+5 до +55 °С

Размер электронного блока дефектоскопа ВЕКТОР

195 мм x 175 мм x 30 мм

Вес дефектоскопа ВЕКТОР с элементами питания

2,5 кг



Базовый комплект поставки:

  • Электронный блок дефектоскопа ВЕКТОР;
  • Блок питания;
  • Преобразователь параметрический ПВР-1 (1 МГц);
  • Преобразователь низкочастотный ПВД-1 (20кГц);
  • Кабели для преобразователей;
  • Встроенный аккумулятор;
  • Кабель FD46RS для подключения ПК;
  • Защитный чехол с блендой и креплением на корпусе оператора;
  • Программное обеспечение для ПК;
  • Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки);
  • Кейс для транспортировки и хранения.
